WebVirtCloud--KVM管理工具的部署及使用详细文档


背景

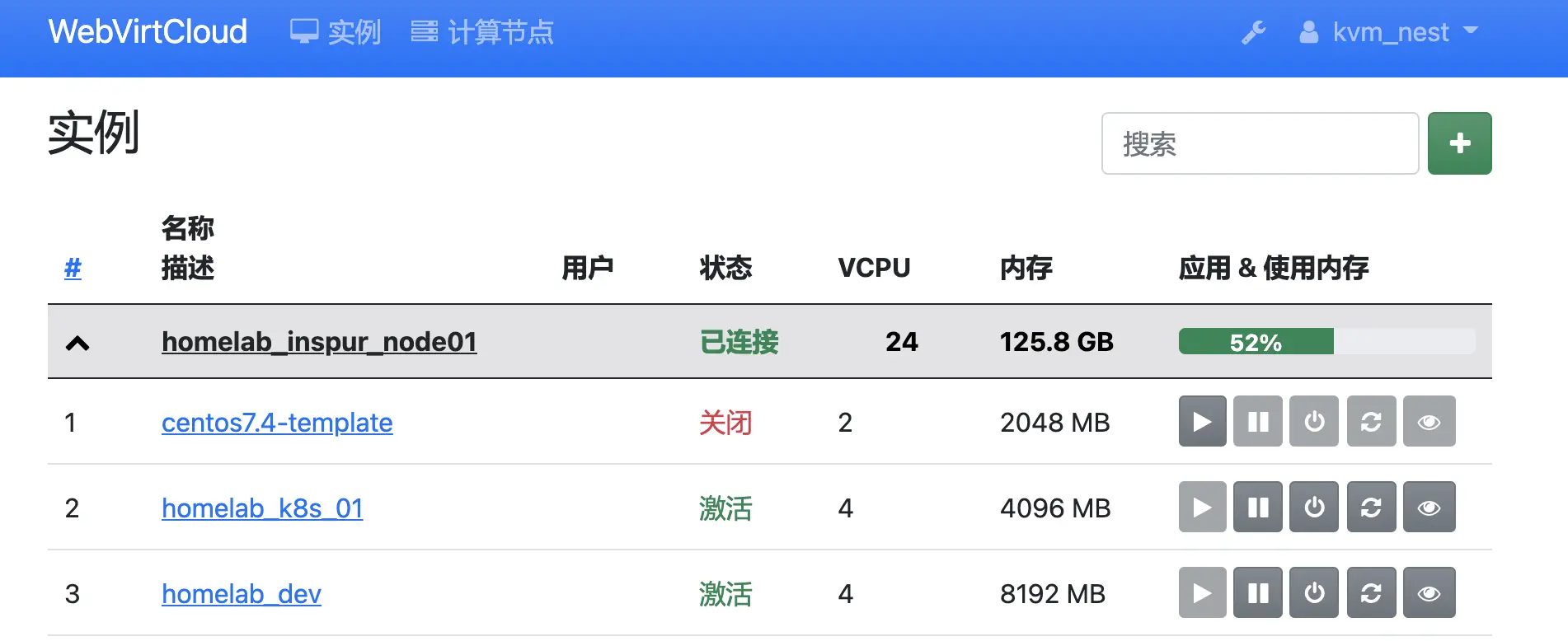

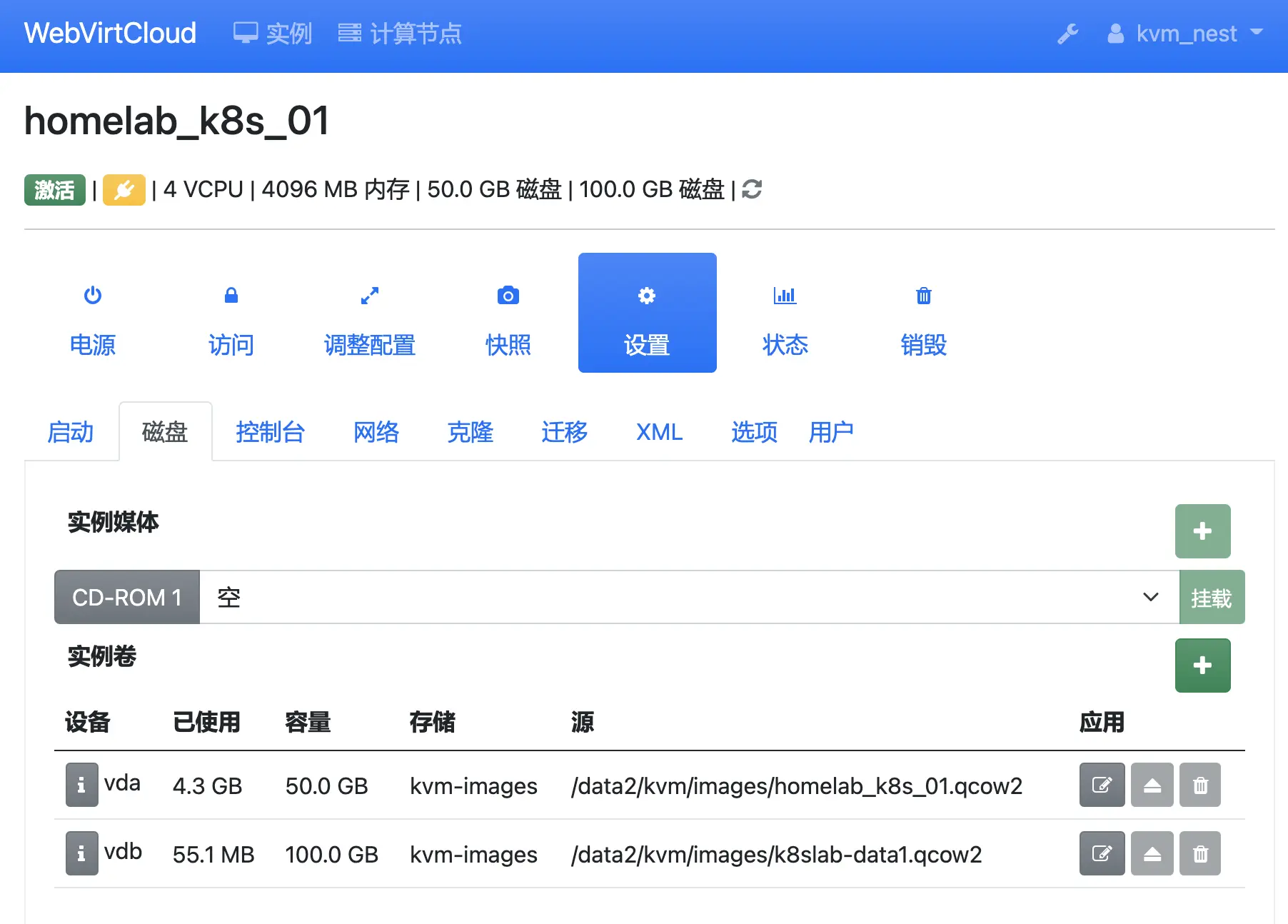

该工具用于管理多台 KVM 宿主机,为提供统一后台操作各节点上的 KVM 提供便利。


安装

安装依赖

yum环境
yum -y install epel-release
yum -y install libvirt-devel glibc gcc git iproute-tc cyrus-sasl-md5 libsasl2-dev libldap2-dev libssl-dev
  • 需要自行准备 python3.7 的虚拟环境。
sqlite
  • 该后台django版本要求安装大于 3.9.0 版本的sqlite,而 yum 安装目前最高只有 3.7.17 ,只好从官方下载自行编译使用。
wget https://www.sqlite.org/2021/sqlite-autoconf-3360000.tar.gz
tar zxvf sqlite-autoconf-3360000.tar.gz
cd sqlite-autoconf-3360000
./configure --prefix=/usr/local/sqlite-3.36.0
make && make install

下载webvirtcloud

groupadd webvirtcloud
useradd -g webvirtcloud webvirtcloud

mkdir -p /data1/py_virt_envs/webvirtcloud/ProjEnvs

chown -R webvirtcloud.webvirtcloud /data1/py_virt_envs/webvirtcloud


cd /data1/web_static
git clone https://github.com/retspen/webvirtcloud.git
chown -R webvirtcloud.webvirtcloud webvirtcloud

配置环境

因为本机需要存在多个sqlite版本,所以需要在用户下单独申明环境变量以达到该后台可以使用 3.36.0 版本的 sqlite

su - webvirtcloud
vim ~/.bashrc
# 声明 sqlite 版本
export PATH=/usr/local/sqlite-3.36.0/bin:$PATH
export LD_LIBRARY_PATH="/usr/local/sqlite-3.36.0/lib:/usr/local/lib"

# 声明 python 虚拟环境
export WORKON_HOME=/data1/py_virt_envs/webvirtcloud
export PROJECT_HOME=/data1/py_virt_envs/webvirtcloud/ProjEnvs
source /usr/bin/virtualenvwrapper.sh

导入环境变量

source ~/.bashrc

创建虚拟环境

mkvirtualenv webvirtcloud -p python3.7

创建配置文件

cd /data1/web_static/webvirtcloud

# 项目路径下还有一层webvirtcloud
cp webvirtcloud/settings.py.template webvirtcloud/settings.py

运行python,生成secret key

import random, string
haystack = string.ascii_letters + string.digits + string.punctuation
print(''.join([random.SystemRandom().choice(haystack) for _ in range(50)]))

将生成的key置入配置文件中

vim webvirtcloud/settings.py

# 修改SECRET_KEY
SECRET_KEY = "123ds#d@Q2!139#Q"

安装依赖

pip install -r conf/requirements.txt

初始化数据

python3 manage.py migrate

修改VNC端口 ( 用于存在前端代理时统一都走443端口访问 )
vim console/templates/console-vnc-lite.html

  • 指定成443
    let port = readQueryVariable('port', '443');

配置supervisor

  • 由于存在独立环境,需要单独声明 environment
vim /etc/supervisor/conf.d/webvirtcloud.ini
[program:webvirtcloud]
command=/data1/py_virt_envs/webvirtcloud/webvirtcloud/bin/gunicorn webvirtcloud.wsgi:application -c /data1/web_static/webvirtcloud/gunicorn.conf.py
directory=/data1/web_static/webvirtcloud
user=webvirtcloud
autostart=true
autorestart=true
redirect_stderr=true
logfile=/var/log/supervisor/webvirtcloud.log
log_stderr=true
stderr_logfile=/var/log/supervisor/webvirtcloud_error.log
stderr_logfile_maxbytes=20MB
stderr_logfile_backups=20
environment=PATH="/data1/py_virt_envs/webvirtcloud/webvirtcloud/bin:/usr/local/sqlite-3.36.0/bin:/usr/local/bin:/bin:/usr/bin:/usr/local/sbin:/usr/sbin:/var/lib/snapd/snap/bin:/usr/local/jdk1.8/bin:/usr/local/jdk1.8/jre:/usr/local/jdk1.8/jre/bin:/usr/local/go-1.14/bin:/home/webvirtcloud/.local/bin:/home/webvirtcloud/bin",LD_LIBRARY_PATH="/usr/local/sqlite-3.36.0/lib:/usr/local/lib",WORKON_HOME="/data1/py_virt_envs/webvirtcloud",PROJECT_HOME="/data1/py_virt_envs/webvirtcloud/ProjEnvs"


[program:novncd]
command=/data1/py_virt_envs/webvirtcloud/webvirtcloud/bin/python /data1/web_static/webvirtcloud/console/novncd
directory=/data1/web_static/webvirtcloud
user=webvirtcloud
autostart=true
autorestart=true
redirect_stderr=true
logfile=/var/log/supervisor/webvirtcloud-novncd.log
log_stderr=true
stderr_logfile=/var/log/supervisor/webvirtcloud-novncd_error.log
stderr_logfile_maxbytes=20MB
stderr_logfile_backups=20
environment=PATH="/data1/py_virt_envs/webvirtcloud/webvirtcloud/bin:/usr/local/sqlite-3.36.0/bin:/usr/local/bin:/bin:/usr/bin:/usr/local/sbin:/usr/sbin:/var/lib/snapd/snap/bin:/usr/local/jdk1.8/bin:/usr/local/jdk1.8/jre:/usr/local/jdk1.8/jre/bin:/usr/local/go-1.14/bin:/home/webvirtcloud/.local/bin:/home/webvirtcloud/bin",LD_LIBRARY_PATH="/usr/local/sqlite-3.36.0/lib:/usr/local/lib",WORKON_HOME="/data1/py_virt_envs/webvirtcloud",PROJECT_HOME="/data1/py_virt_envs/webvirtcloud/ProjEnvs"

配置Nginx

  • 本次采用后台部署,本机 Nginx 暴露统一后端端口,再由前端 Nginx 反代后端服务( 因为存在静态资源 )
  • 代理配置
      upstream webvirtcloud-server {
        server 127.0.0.1:12345;
    }

    upstream webvirtcloud-wsnovncd {
        server 127.0.0.1:23456;
    }


    server {
        listen 11223;

        #server_name webvirtcloud.example.com;

        charset utf-8;
        access_log  logs/webvirtcloud.access.main.log  main;
        error_log  logs/webvirtcloud.error.log error;

        location /static/ {
            root /data1/web_static/webvirtcloud;
            expires max;
        }

        location / {
            proxy_pass http://webvirtcloud-server;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-for $proxy_add_x_forwarded_for;
            proxy_set_header Host $host:$server_port;
            proxy_set_header X-Forwarded-Proto $remote_addr;
            proxy_set_header X-Forwarded-Ssl off;
            proxy_connect_timeout 1800;
            proxy_read_timeout 1800;
            proxy_send_timeout 1800;
            client_max_body_size 1024M;
        }

        location /novncd/ {
            proxy_pass http://webvirtcloud-wsnovncd;
            proxy_http_version 1.1;
            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "upgrade";
        }
    }
  • 前端nginx
    upstream webvirtcloud_prx
    {
        #ip_hash;
        server  192.168.7.55:11223;
    }


    server {
        listen  80;
        server_name abc.nestealin.com ;
        rewrite ^(.*)$  https://$host$1 permanent;
    }

    server {
        listen    443 ssl;
        listen    8443 ssl;
        server_name  abc.nestealin.com;
        charset utf-8;
        access_log  logs/abc.nestealin.com.access.main.log  main;
        error_log  logs/abc.nestealin.com.error.log error;

        #client_max_body_size    1000m;
        #keepalive_timeout 3600s;        #客户端链接超时时间。为0的时候禁用长连接。
        #keepalive_requests 10000;

        ssl_certificate      /data/keys/server.cer;
        ssl_certificate_key  /data/keys/server.key;
        ssl_session_timeout  5m;
        ssl_prefer_server_ciphers on;
        ssl_protocols TLSv1 TLSv1.1 TLSv1.2 TLSv1.3;

        include firewall.conf;

        location /novncd/ {
            proxy_pass http://webvirtcloud_prx;
            proxy_http_version 1.1;
            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "upgrade";
        }

        location / {
            #allow 14.28.151.69;
            include firewall.conf;
            proxy_pass http://webvirtcloud_prx;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-for $proxy_add_x_forwarded_for;
            proxy_set_header Host $host:$server_port;
            proxy_set_header X-Forwarded-Proto $remote_addr;
            proxy_set_header X-Forwarded-Ssl off;
            proxy_connect_timeout 1800;
            proxy_read_timeout 1800;
            proxy_send_timeout 1800;
            client_max_body_size 1024M;
        }
    }

使用及配置

连接配置

  • 本次以 SSH 方式连接为例
    在平台主机上向宿主机节点做免密登陆配置

    su - webvirtcloud

    # 创建公私钥,期间输入yes后直接回车,回车
    ssh-keygen

    # 关闭公钥检查
    cat > ~/.ssh/config << EOF
    Host *
    StrictHostKeyChecking no
    EOF

    chmod 600 ~/.ssh/config

    # 推送公钥
    ssh-copy-id root@10.20.30.40 -p 12345

后台配置

浏览器访问域名 abc.nestealin.com 登陆

  • 默认账号密码
    login: admin
    password: admin
添加节点
  • 本次以 SSH 方式连接为例

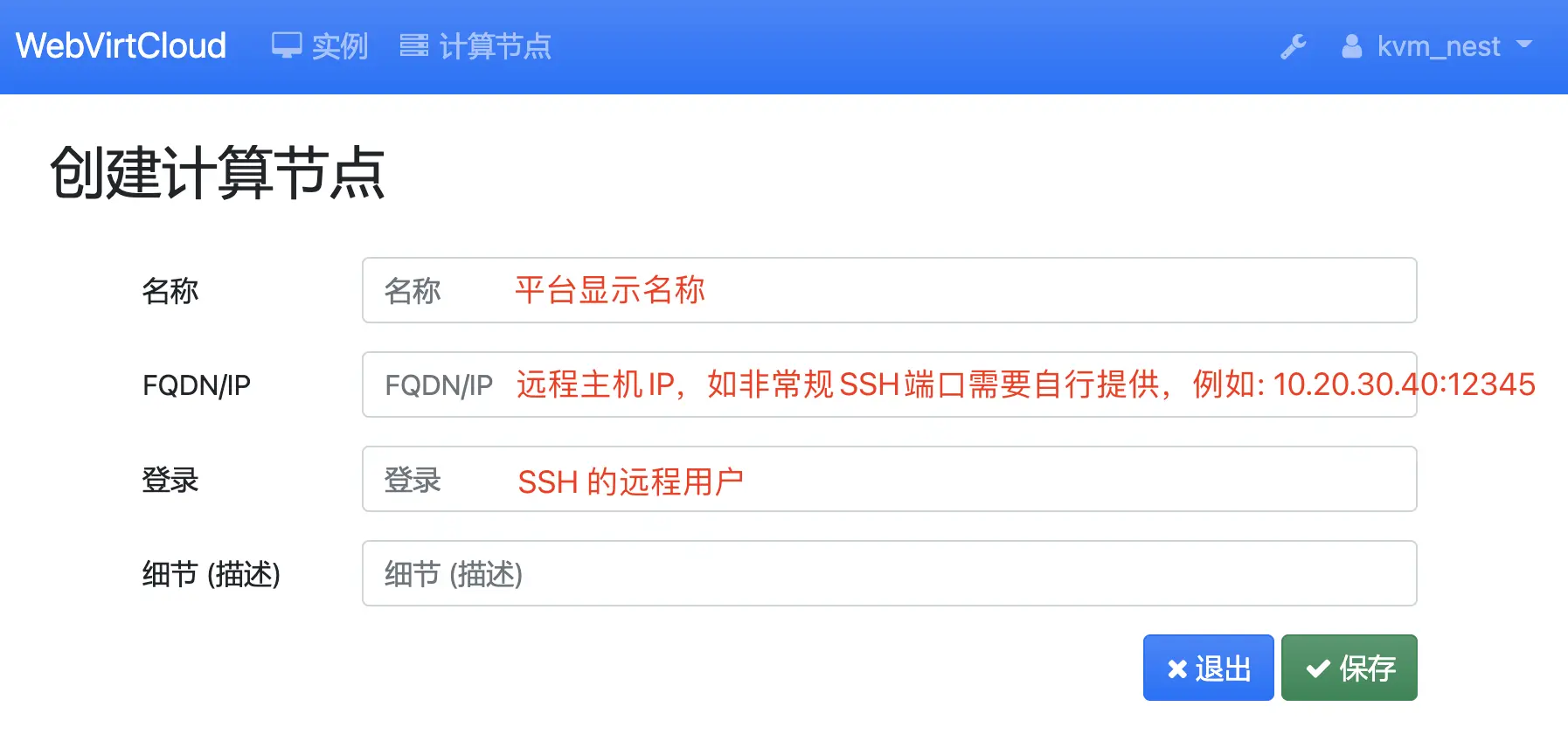

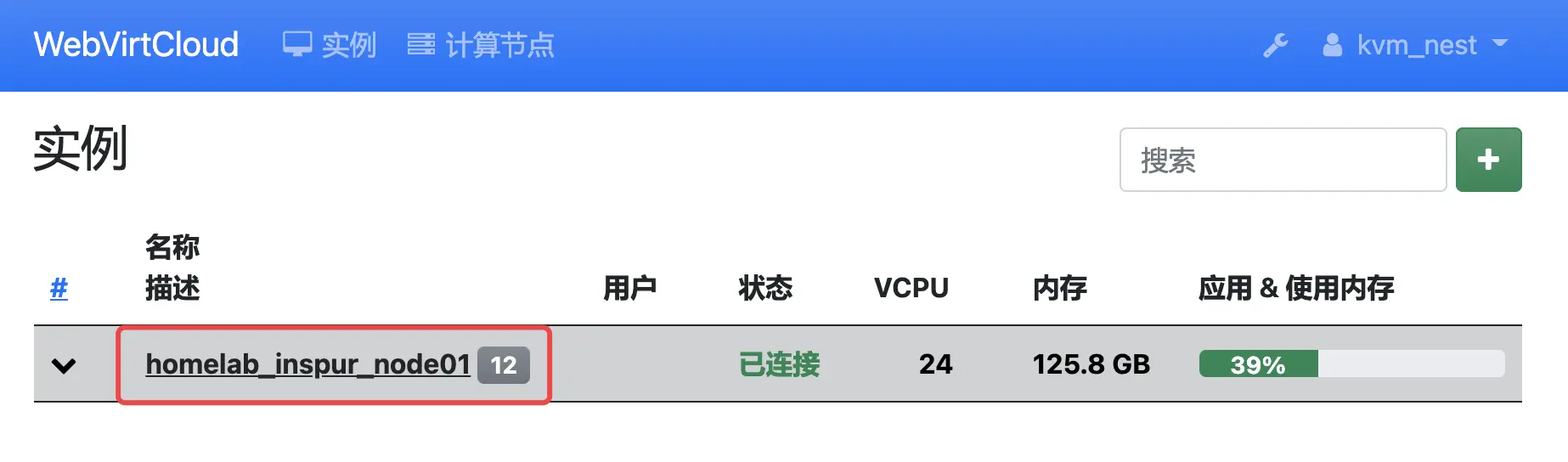

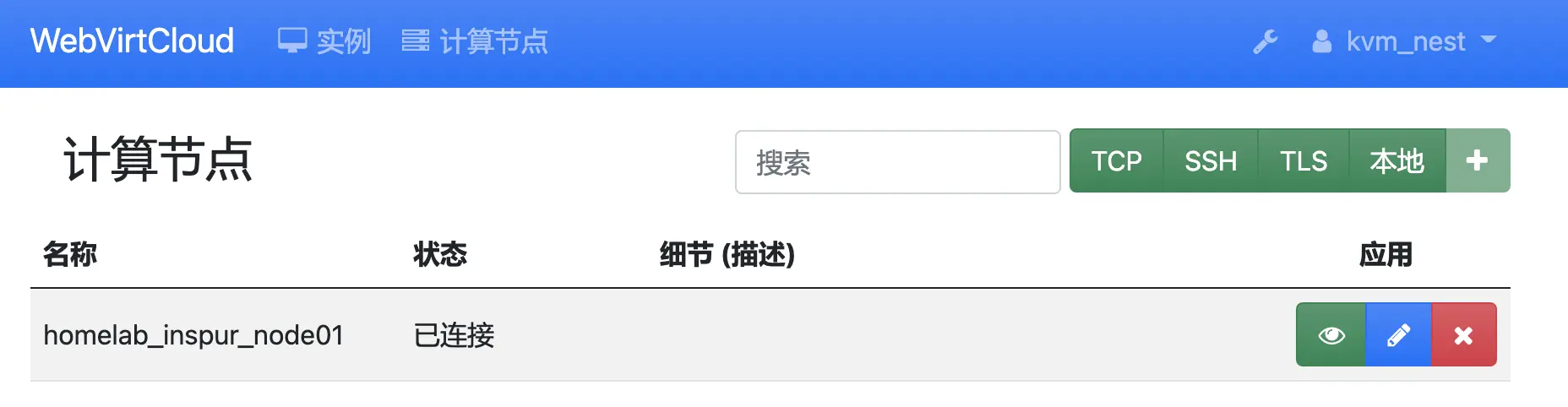

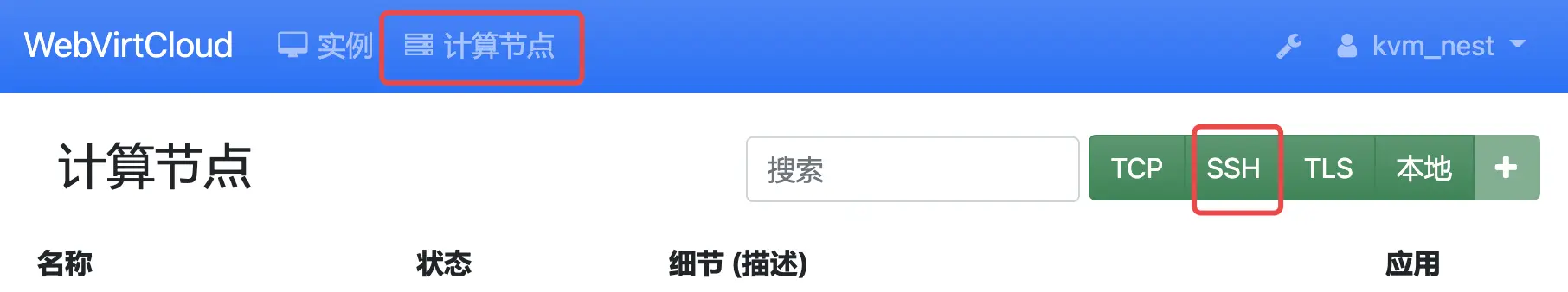

    在 “计算节点” 页面下选择 “SSH” 类型 添加远程主机信息 回到页面即可查看连接状态,也可点击进入 “实例” 页刷新

如果添加失败,一直处于”未连接”状态,可以到远程主机上查看message日志。

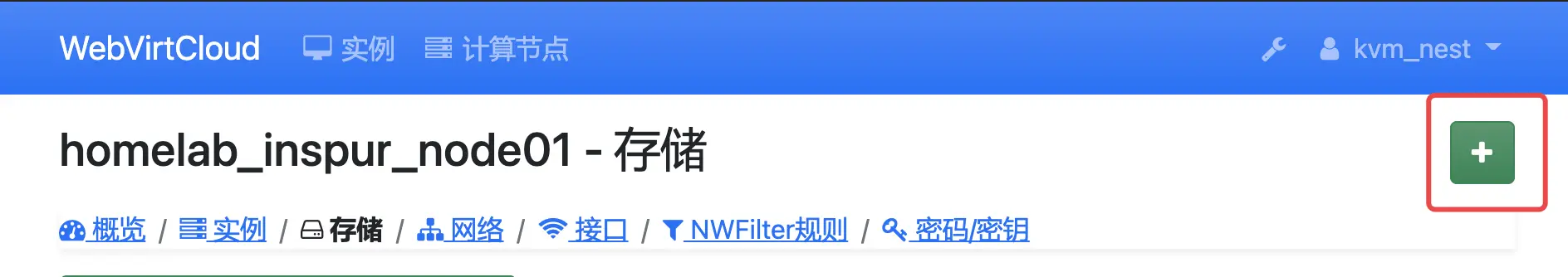

配置远程存储类型

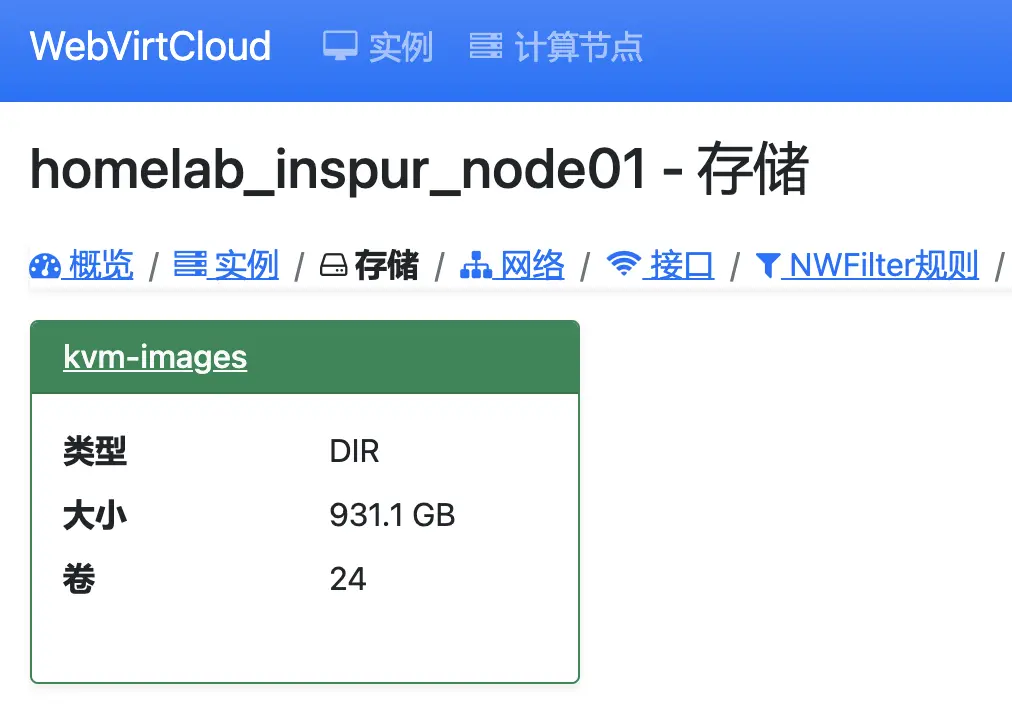

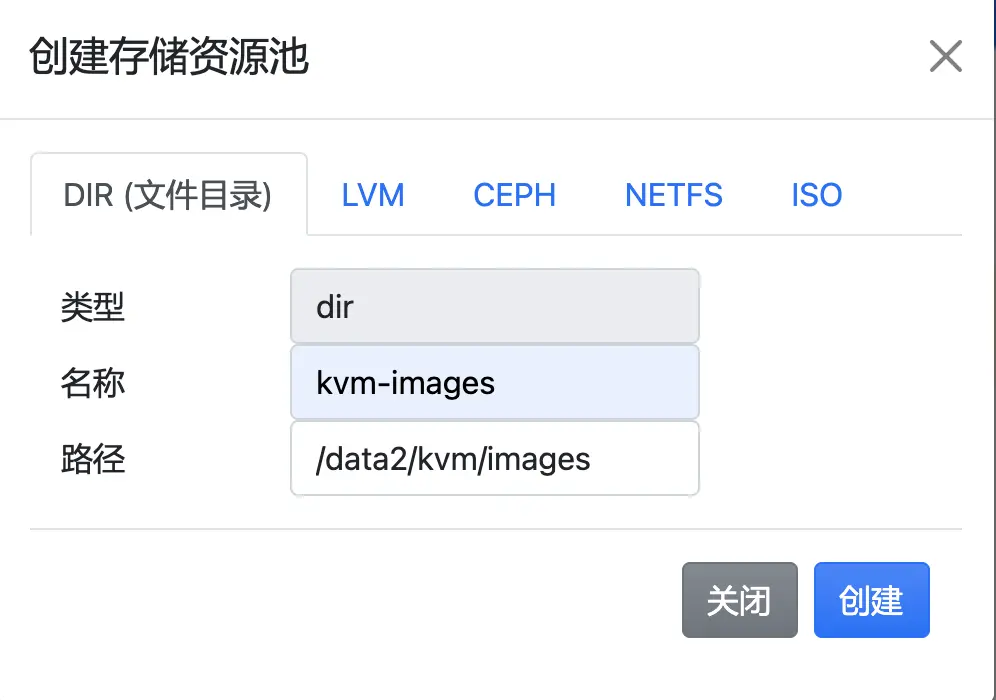

  • 本次为指定宿主机本地的 image 存放路径,所以选择 DIR 类型的存储池

后台使用

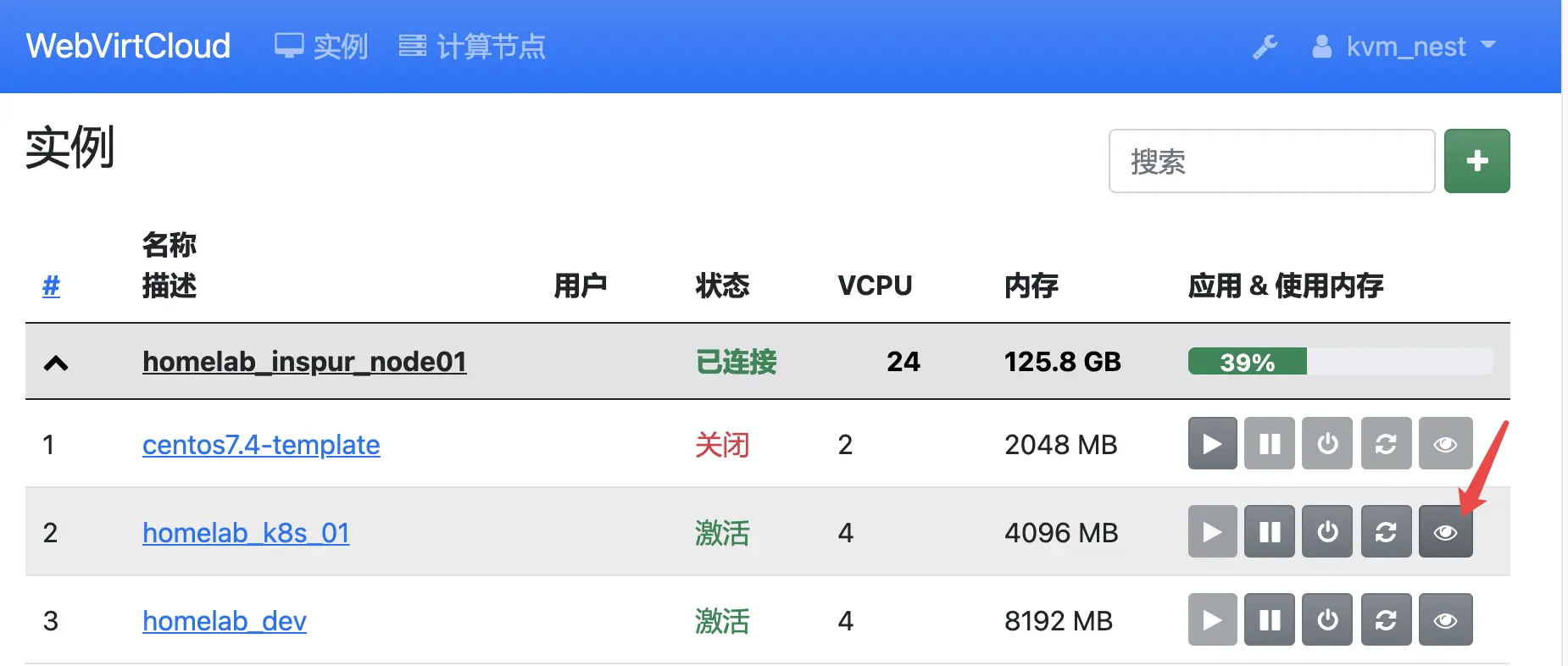

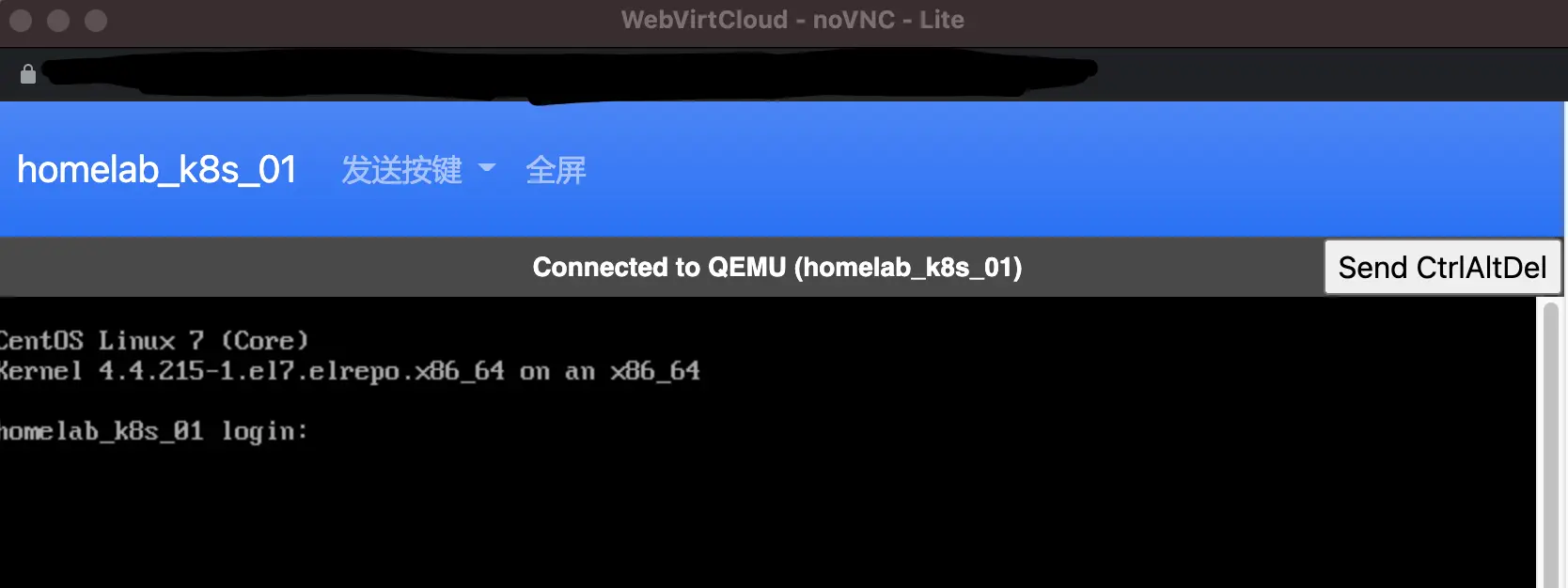

使用页面VNC

可能遇到的问题

  • 查看实例信息时,出现如下提示

    # 页面报错
    libvirt 错误- internal error: failed to get number of host interfaces: unspecified error - errors in loading some config files

    # 对端宿主机 message
    libvirtd: 2021-09-05 01:49:53.905+0000: 9910: error : netcfConnectNumOfInterfacesImpl:351 : internal error: failed to get number of host interfaces: unspecified error - errors in loading some config files
    • 原因

      • 对端宿主机网卡配置存在空格配置,但未用双引号括起来导致报错。
    • 解决方法

      • 检查对端宿主机网卡配置,是否出现上述情况,例如

        cd /etc/sysconfig/network-scripts
        vim ifcfg-bond0
        BONDING_OPTS=mode=802.3ad miimon=100 xmit_hash_policy=layer3+4

        >>> 修改成
        BONDING_OPTS="mode=802.3ad miimon=100 xmit_hash_policy=layer3+4"

        保存后重新回到页面刷新即可
